加拿大 OPTECH 3D 三维激光扫描仪

市场价：￥0
本店价：￥0 高级会员购买享有折扣

会员价格

会员等级会员价格

注册用户￥0

vip ￥0

微信用户￥0

代销用户￥0

铜牌￥0

银牌￥0

金牌￥0

商品货号： XH10458

商品库存： 1

上架时间： 2014-09-29

商品重量： 0克

此商品可使用：0积分

数量：

件

加入购物车 喜欢

 销量 0

 评价 0

 满意度 100%

Brochures
ILRIS Product Catalog
Software and Applications for ILRIS
Field Notes
Bridge Surveying
Civil Engineering
Multimedia
Team Mojavaton DARPA Challenge Video
RGB-draped Hoover Dam fly-through
Open pit mine survey

ILRIS-3D

ILRIS-3D is a compact, fully portable and highly integrated package with digital image capture and sophisticated software tools, ideal for the commercial survey, engineering, mining and industrial markets.

About the size of a motorized total station, ILRIS-3D has a visual interface similar to that of a digital camera.

Features:

High resolution and high accuracy

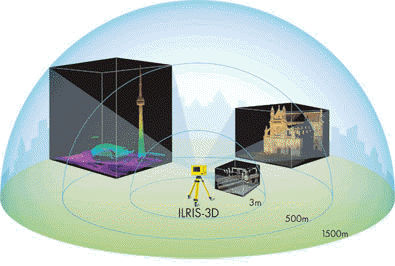

Highest dynamic range available on the market: from 3 m to beyond 1 km
Class 1 laser rating: completely eyesafe
On-board 6 megapixel digital camera and large-format LCD viewfinder
Ruggedly designed for use in demanding field applications
Battery operated
No leveling, retro-reflectors, or mirrors required
Compact and easy-to-use
Easily hand carried and deployed by a single operator.

ILRIS-3₆D

ILRIS-3₆D offers all of the capability of the ILRIS-3D while providing the added functionality of a 360° x 360° field of view.

Features:

High resolution and high accuracy
Fully motorized panning and tilting base that for seamless coverage of large areas
Controlled seamlessly through scanner control software
Accurate, on-board encoder ensures that the resulting data sets are seamless and accurately aligned
Base is easily removed, with no loss of accuracy or functionality.

System Components

ILRIS is a complete and fully integrated survey solution, featuring:

Handheld PDA for wireless control
True color photo draping capability
InnovMetrics PolyWorks IMInspect and IMAlign
InnovMetrics PolyWorks IMMerge and IMEidt (Optional)
Convenient and easy traveling case
Two 24 V batteries and charger

Power Options

The ILRIS features the same battery/charging system that has been universally adopted by video and broadcast professionals.

Battery Power:

Two batteries provide scan time of approx. 5 hours
Hot-swap capability, allowing the user to change batteries (in multiples of two) on the fly
Easily transportable, simple to set up and re-pack for transport

Line AC:

Compact, rugged universal input voltage 85-265 VAC, 50/60Hz operation where AC mains voltage is available

Optech简介

Optech作为全球激光扫描系统领导者，除了提供机载激光ALTM和SHOALS、地面激光ILRIS-3D而外，Optech还提供CMS和大气探测设备。其中高端设备ALTM在全球拥有多家用户，ILRIS-3D用户就更多了。使用Optech设备的公司均是一些行业领先者，每年使用Optech设备创造数以亿计的价值。Optech不仅仅满足于目前所取得的成就，其还在不断地创新，遥遥领先于其它同行。

Optech有多项激光领域领先技术，提供成熟可靠的设备。本着负责的态度，在设备品质有保障的前提下，还配合如中翰集团等有实力的代理商，提供周到有效售后服务，故其设备具有全世界最高的认知度。相关企业如在选购激光系统之前，只要作了全面的了解和比较，100%都会选用Optech设备。

ILRIS-3D:三维激光扫描系统

Optech公司的ILRIS - 3D是一台完整、完全便携式的激光影象与数字化的测图系统，可用于商业、工程、采矿和工业市场。系统由高度集成化的数字影象获取和复杂的软件工具所组成，它完全是面向21世纪的商业用户的产品。ILRIS - 3D是一台无须专门训练的外业用仪器。大小只相当于一台全站仪，装有600 万象素的数码相机和大型LCD 监视器，还有一个视频接口和数码相机一样。在性能的扩展方面主要是高数据采样率和从3m 到1500m的大动态范围。ILRIS-3D在所有作业模式下也是完全眼安全的，甚至直接通过双眼望远镜观察其可见光束。

电源选择ILRIS - 3D是设计为单人操作的。模块的设计保证了所有的功能都是有效的和操作简单的。仪器的设置也是十分简单和快速，仪器无须整平，而且可以通过一台无线的PDA 或掌上电脑加以控制。目标区域和扫描状态都显示在屏幕上，而数据直接写到可擦写的存储器中。测量区域和点的密度都是用户可定义的。

基于Optech设计制造激光工业水平监视器、目标定位器和采矿设备的经验，ILRIS - 3D的设计是可用于恶劣的野外条件的。ILRIS - 3D的作业温度在0度到40度，有很好的防水性。激光I级眼安全，大的采集范围和紧凑的仪器尺寸，保证了快速安全和精确地完成困难的外业测量任务。

36D简介

一台在线的编码器保证数据的无缝拼接和精确地排列。当不需要扩展的视场时，或者当尺寸和重量显得特别重要时，用户可以方便地拆掉基座，并使用40度X 40度视场的扫描器，也不会丢失精度和功能。

彩色通道：真彩色的点云

一台在线的600万象素的数码相机，可以用于在图象自动生成精确的几何3D点云时更精确的跟踪目标。Optech的彩色通道技术可以提供传感器之间的无缝拼接。此外，其他外部图象也可以装入系统进行拼接和生成3D成果数据集。（图象：自动生成的真彩色点云显示为新的彩色通道选择）。
　

电源选择

ILRIS-3D便携式的外业电源
一台可靠和方便的便携式的外业电源对于完成外业任务是非常重要的因素。
ILRIS-3D的电池和充电系统同样应用了世界上用于广播和电视系统的先进的技术。

智能的和模块式的电池系统
* 两块电池可以支持月 2.5小时的作业。
* 热交换功能可以不中断作业进行交换电池。
* 由于有多组双电池组，用户可以同时作出选择。
* 85-265VAC，50/60Hz的交流通用电源可以适应世界各地的应用。

经济的作业模式可以使用交流电源
* 紧凑，牢固的通用输入电压（85-265VAC，50-60Hz）可以使用在有交流电源的条件下。
　

系统特点

眼安全
* 安全的I 级激光，可以在任何距离和条件下保证安全作业。
* 符合CDRH，US FDA 和IEC的I级激光

产品的批准
ILRIS-3D得到了I级安全的证书和CE标志。产品经受了最严格的 EMC（辐射和免疫）测试，而且是由一家独立的机构（加拿大标准协会）执行检测的。产品经过密封，可以在潮湿的条件下使用。

广泛的应用目的
ILRIS-3D是一种最灵活的扫描系统：
* 在广泛的应用和工业方面具有交叉的开放性；
* 使用方便；
* 在任何环境下可以方便地设置；

最详细和最精确的测量仪

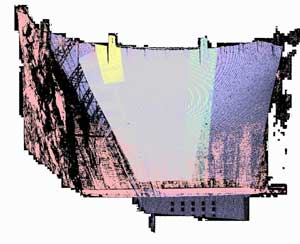

可以获取历史建筑物的详细的信息并直接数字化，而以前，此类任务在距离和精度的限制上都是不可能完成的。仪器所获取的毫米级精度的多边形模型可以以多种格式加以输出。

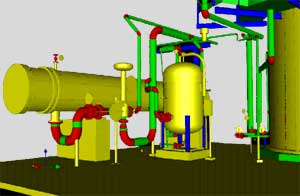

工业应用
ILRIS - 3D可以提供快速的扫描数据转换到CAD 平面与高程数据，以促进快速的规划成图。所有地物，如设施位置、道路中心线和路边线都可以精确定位。也可以获取间接的数据如：确定植被类型、数冠尺寸（树种）和体积等等。

　

ILRIS-3D特性参数

性能：扫描距离

3m - 1500m 80%反射率的目标
3m - 800m 20%反射率的目标
3m - 350m 4%反射率的目标

数据采样率 2000点/秒
光束发散率 0.00974度
最小点步距（X，Y轴） 0.0015度
距离精度 7mm@100m
定位精度 8mm@100m
激光波长 1500nm
激光等级（IEC 60825-1） I级
数码相机集成数码相机，660万象素（CMOS传感器）
可选外接相机
扫描视场（ILRIS-36D） -20度-90度（V）x 360（H）
-90度-20度（V）x 360（H）
扫描视场（ILRIS-3D） 40度 x 40度
扫描仪重量与尺寸 13kg，320（L）x 320（W）x 220（H）mm
旋转基座重量与尺寸 7kg， 300（L）x 280（W）x 127（H）mm
电源 24VDC，75W
电池寿命（标准电池组） 5小时作业，连续作业要散热
数据存储 U盘

外接GPS和数码相机的机座
标准软件数据输出到元文件和XYZ坐标，
包括激光图象和数码相片
环境
作业温度 0度-40度
储藏温度 -20度-50度

眼安全 I 级激光产品
IEC 60825 - 1
USA FDA 21 CFR 1040，
对所有作业模式均为安全，可获取每一个尺寸！
　
